不銹鋼電動隔膜泵工作原理結構圖及說明

發布人：隔膜泵廠家發布日期：2021-06-24 點擊率：本文關鍵詞：不銹鋼電動隔膜泵,電動隔膜泵

電動隔膜泵現在是一種新型泵，其特點是不需要灌溉或引水。隔膜材料的突破及其強大的自吸能力使其適用于石油化工、陶瓷、冶金等行業。不銹鋼電動隔膜泵為容積泵，其工作原理與氣動隔膜泵基本相同，但電動隔膜泵的原理區別在于功率轉換。

不銹鋼電動隔膜泵工作原理，見下圖：

不銹鋼電動隔膜泵工作原理結構圖

1、通過減速機。

2、主軸帶動偏心輪和大軸承偏心旋轉，泵體骨架連桿軸由偏心輪和大軸承帶動往復運動。連桿軸左右兩端的膜片。

3、因此，進行左右往復運動。左右有兩個泵室。

4、每臺配備兩組單球閥，一套在另一套之上。

5、泵腔內的容量因隔膜的左右運動而有規律地變化。強制四個單球閥交替打開和關閉以吸入和排出液體以產生流體。這就是電動隔膜泵的工作原理。KYD電動隔膜泵的工作原理是以骨架連桿軸為往復軸，輸出軸為整條長軸，長軸采用雙軸承運轉，區別于常規的DBY電動隔膜泵泵。變化。偏心輪為獨立運行設計，保證電力隔膜泵受力穩定，運行快速安全。

電動隔膜泵和氣動隔膜泵工作原理的區別在于它們的動力源不同。電動隔膜泵的動力由電機提供，運行平穩。即使安裝了無級調速和變頻調速，電動隔膜泵工作原理的往復行程切換也可以通過偏心輪的勻速旋轉來自然切換，這是氣動隔膜泵無法實現的。

KYD系列電動隔膜泵采用雙軸承全軸運行設計。另一方面，它保證了整機的平衡，解決了傳統電動隔膜泵的偏心環（偽偏心）。由短軸加工而成的車輪）。破題。整軸運轉是指電機的輸出由與減速機一體的長軸通過偏心輪和軸承驅動。雙軸承是指減速機的一根長軸上有兩個軸承以保證穩定性。

DBY系列不銹鋼電動隔膜泵的主要特點是不需要灌溉，可以讓直徑小于10毫米的顆粒和泥漿順利通過。流經泵體的介質按用戶要求分為鑄鐵、不銹鋼、襯膠；DBY電動隔膜泵可用于各種膠乳、有機溶劑、填料等。各種特殊介質的吸移。為避免瞬間流動，壓力下降過快，聯鎖裝置跳動。

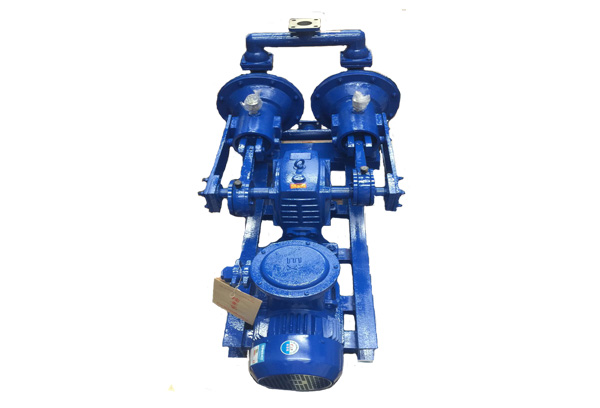

DBY-65-50不銹鋼電動隔膜泵
