氣動隔膜泵如何保養維修選擇安裝

一、氣動隔膜泵的定義。

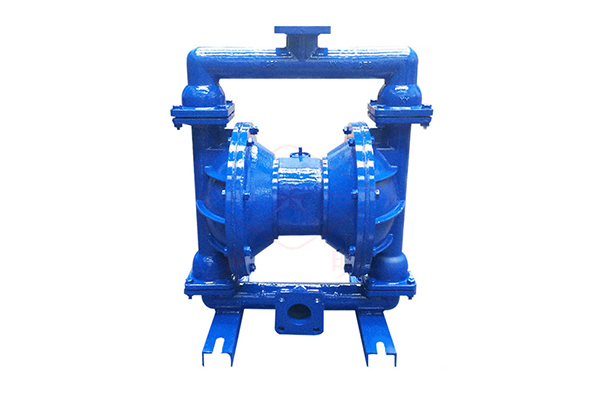

氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡，目前已形成化生產，產品質量深受好評。這種泵的主要特點是不需灌引水，既能抽送流動的液體，又能輸送一些是易流動的介質，吸程高、防火防爆，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點。

二、氣動隔膜泵的材質分類。

氣動隔膜泵其有7種材質：塑料、鋁合金、鑄鐵、不銹鋼、氟塑料、襯氟、襯膠。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯。以滿足不同用戶的需要。安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。

三、隔膜泵的組成與分類

隔膜泵又稱控制泵，是執行器的主要類型，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。隔膜泵一般由執行機構和閥門組成。

1、如果按其所 配執行機構使用的動力，隔膜泵可以分為氣動、電動、液動三種，即以壓縮空氣為動力源的氣動隔膜泵，以電為動力源的電動隔膜泵，以液體介質(如油等)壓力為動力的電液動隔膜泵。

2、按其功能和特性分，還有電磁閥、電子式、智能式、現場總線型隔膜泵等。隔膜泵的產品類型很多，結構也多種多樣，而且還在不斷更 新和變化。一般來說閥是通用的，既可以與氣動執行機構匹配，也可以與電動執行機構或其他執行機構匹配。

四、選擇氣動隔膜泵的過程。

1、試泵。

新泵接上氣源后就可空打，氣源供氣要緩慢由小到大，尤其小泵更要注意這一點，空打時間不能長，氣壓不能大，防止損害閥球。

2、安裝

將泵安裝在平整臺面上，底腳固定，接上進出口管道、氣源即可。

3、安裝注意事項：

（1）氣源要純凈，特別要防止有沙塵之類硬性物質進入氣閥，否則氣閥很快就會磨損掉，建議用調壓過濾器控制氣源；

（2）進口管道一定要密封完好，否則有空氣進入而吸不進料。

4、保養注意：

（1）泵在使用前和使用過程中不需要加任何潤滑劑。但在拆卸后重新組裝時，要在中心軸和銅袖套間加適當潤滑脂，裝隔膜壓板時也可在外壓板內側涂一層滑脂，這樣既好定位又易密封和拆卸。

（2）拆主氣閥閥芯閥套時切不可用硬器與閥芯閥套接觸，因閥芯閥套間配合很精密。

（3）裝氣閥和導向閥時也需加少量滑脂，確保良好潤滑。

（4）閥套裝入閥殼前在閥殼外O型圈上涂少量滑脂，然后徒手壓進去即可，切勿敲打。

（5）裝泵前要把所有配件內側（進氣部分）洗凈檫干，檢查所有密封件是否密封良好（主要指軸上U型圈；頂針上O型圈；導向閥芯上O型圈；隔膜內外壓板壓實密封；內外腔體壓實密封；球座球閥密封；導向閥、進氣蓋、氣閥墊片密封），也可邊查邊上滑脂邊安裝。

（6）氣動隔膜泵氣閥墊片是有正反的，不能墊錯；上導向閥要確認到位才能上緊螺栓，否則會損害頂針；上氣閥4個螺栓時特別要注意平衡原則，且不能過緊，否則會損害閥殼。

5、在具體選擇時，可從以下幾方面考慮:

(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

(2)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。

(3)耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

(4)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

(5)防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。

五、氣動隔膜泵的檢修要點。

1、對泵閥檢查應注意密封環是否老化變形，彈簧彈力是否嚴重降低，閥口與閥芯有無磨損、腐蝕等缺陷，安裝時閥端面應與泵體法蘭面平，不能凹進;

2、膜片更換時，拆裝泵頭應預先吊起，防止墜落損壞;

3、調節機構拆裝時要標定沖程長度位置(沖程長度為5mm)，卸下刻度表座，將刻度環滑入標定位置，測量的沖程長度應與刻度表完全一致;

4、活塞拆卸時，要用專用尖頭工具把填料環從其槽內取出，注意不要損壞環槽;

5、蝸桿蝸輪要進行檢查，其齒應完好無損，不應有裂紋或斷齒，安裝時要檢查嚙合接觸情況。
