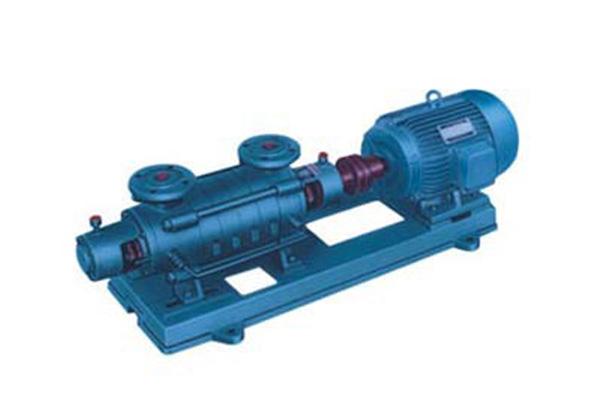

GC型臥式多級離心泵

GC型臥式多級離心泵選型范圍

流量：5-55m3/h；

揚程：46-301m；

功率：3-75KW；

轉速：2950r/min；

口徑：φ40-φ100；

溫度范圍：≤80℃；

工作壓力：≤2.7Mpa。

查看更多【多級泵】產品

021-62586878

GC型臥式多級離心泵說明

GC型多級泵系臥式離心泵、單吸多級離心泵、分段式離心泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。GC型多級泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點，供輸送清水或物理化學性質類似于水的其它液體之用。廣泛適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

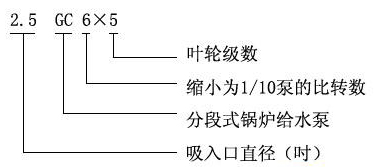

GC型臥式多級離心泵型號意義

GC型臥式多級離心泵產品優勢

水力模型先進，效率高，性能范圍廣。

泵運行平穩，噪音低。

軸封采用軟填料密封，可靠、結構簡單，維修方便快捷。

GC型臥式多級離心泵型號參數

型號	流量 (mз/h）	揚程（m）	轉速（r/min）	效率（%）	功率（KW）
型號	流量 (mз/h）	揚程（m）	轉速（r/min）	效率（%）	軸功率	電機功率
1.5GC-5×2	6	46	2950	38	2	3
1.5GC-5×3	6	69	2950	38	3	4
1.5GC-5×4	6	92	2950	38	4	5.5
1.5GC-5×5	6	115	2950	38	5	7.5
1.5GC-5×6	6	138	2950	38	6	7.5
1.5GC-5×7	6	161	2950	38	7	7.5
1.5GC-5×8	6	184	2950	38	8	11
1.5GC-5×9	6	207	2950	38	9	11
2GC-5×2	10	64	2950	39.6	4.4	7.5
2GC-5×3	10	96	2950	39.6	6.6	11.0
2GC-5×4	10	128	2950	39.6	8.8	15.0
2GC-5×5	10	160	2950	39.6	11.0	15.0
2GC-5×6	10	192	2950	39.6	13.2	18.5
2GC-5×7	10	224	2950	39.6	15.4	22.0
2GC-5×8	10	256	2950	39.6	17.6	30.0
2GC-5×9	10	288	2950	39.6	19.8	30.0
2.5GC-6×2	15	62	2950	43.7	5.8	11.0
	20	54	2950	47.4	6.2	11.0
2.5GC-6×3	15	93	2950	43.7	8.7	15.0
	20	81	2950	47.4	9.3	15.0
2.5GC-6×4	15	124	2950	43.7	11.6	22.0
	20	108	2950	47.4	12.4	22.0
2.5GC-6×5	15	155	2950	43.7	14.5	22.0
	20	135	2950	47.4	15.5	22.0
2.5GC-6×6	15	186	2950	43.7	17.4	30.0
	20	162	2950	47.4	18.6	30.0
2.5GC-6×7	15	217	2950	43.7	20.2	30.0
	20	189	2950	47.4	21.7	30.0
2.5GC-6×8	15	248	2950	43.7	23.2	37.0
	20	216	2950	47.4	24.8	37.0
2.5GC-6×9	15	279	2950	43.7	26.1	22
	20	243	2950	47.4	27.9	22
4GC-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4GC-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4GC-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4GC-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-

GC型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

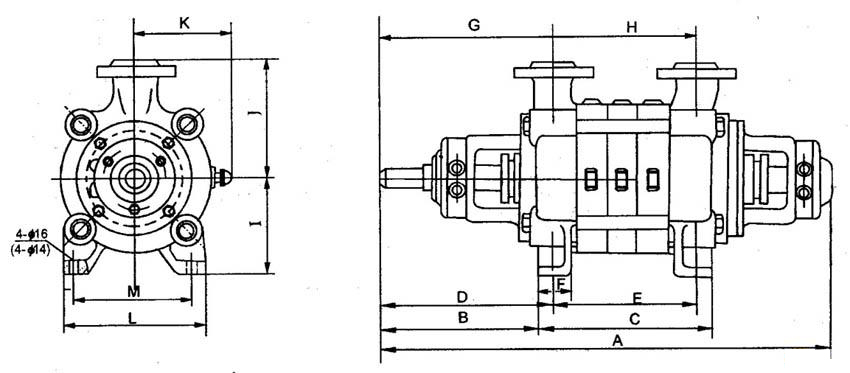

1.5GC、2GC、2.5GC型臥式多級離心泵外形尺寸圖

GC型臥式多級離心泵外型尺寸表

型號級數尺寸		A	B	C	D	E	F	G	H	I	J	K	L	M	N
1.5GC-5	2	576	227.5	166	247.5	120	50	248	122.5	135	150	165	220	175	50
	3	626	227.5	210	247.5	170	50	248	172.5	135	150	165	220	175	50
	4	676	227.5	260	247.5	220	50	248	222.5	135	150	165	220	175	50
	5	726	227.5	310	247.5	270	50	248	272.5	135	150	165	220	175	50
	6	776	227.5	360	247.5	320	50	248	322.5	135	150	165	220	175	50
	7	826	227.5	410	247.5	370	50	248	372.5	135	150	165	220	175	50
	8	876	227.5	460	247.5	420	50	248	422.5	135	150	165	220	175	50
	9	926	227.5	510	247.5	470	50	248	472.5	135	150	165	220	175	50

型號級數尺寸		A	B	C	D	E	F	G	H	I	J	K	L	M	N
1.5GC-5	2	740	290	210	315	160	70	325	160	180	220	210	320	270	75
	3	800	290	270	315	220	70	325	220	180	220	210	320	270	75
	4	860	290	330	315	280	70	325	280	180	220	210	320	270	75
	5	920	290	390	315	340	70	325	340	180	220	210	320	270	75
	6	980	290	450	315	400	70	325	400	180	220	210	320	270	75
	7	1040	290	510	315	460	70	325	460	180	220	210	320	270	75
	8	1100	290	570	315	520	70	325	520	180	220	210	320	270	75
	9	1160	290	630	315	580	70	325	580	180	220	210	320	270	75

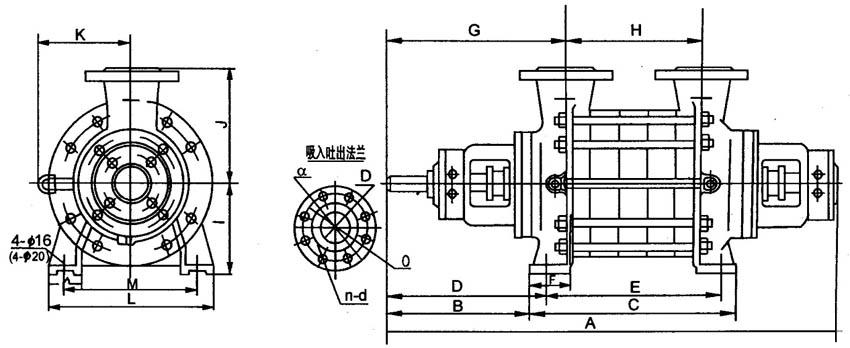

2.5GC-3.5、4GCGC型臥式多級離心泵外型尺寸圖

GC型臥式多級離心泵外型尺寸表

型號級數尺寸		A	B	C	D	E	F	G	H	I	J	K	L	M	N
4GC	2	879	320	320	355	250	85	385	190	215	285	240	420	340	85
	3	945	320	395	355	325	85	385	265	215	285	240	420	340	85
	4	1020	320	470	355	400	85	385	340	215	285	240	420	340	85
	5	1095	320	545	355	475	85	385	415	215	285	240	420	340	85
	6	1170	320	620	355	550	85	385	490	215	285	240	420	340	85
	7	1245	320	695	355	625	85	385	265	215	285	240	420	340	85
