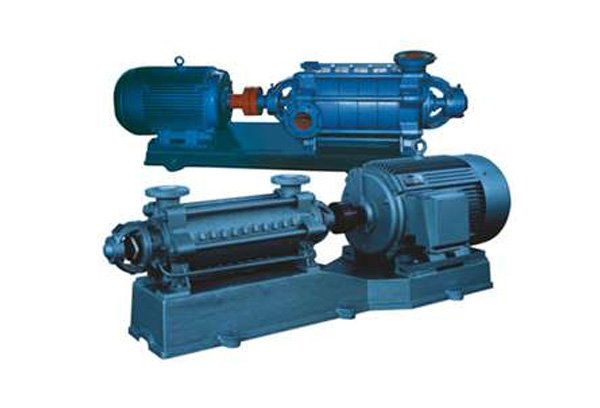

D、DG型臥式多級離心泵

D、DG型臥式多級離心泵技術參數

流量：6.3-300m3/h；

揚程：13-650m；

功率：2.2-400KW；

轉速：1450-2950r/min；

口徑：φ50-φ200；

溫度范圍：≤105℃；

工作壓力：≤3.0Mpa。

查看更多【多級泵】產品

021-62586878

D、DG型臥式多級離心泵產品概述

D、DG型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。

本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

如何有效維護臥式多級離心泵

D、DG型臥式多級離心泵產品特點

1、水力模型先進，效率高，性能范圍廣。

2、泵運行平穩，噪音低。

3、軸封采用軟填料密封或機械密封，密封可靠、結構簡單，維修方便快捷。

4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

D、DG型臥式多級離心泵型號意義

D（DG） 46 - 50×12

D（DG）– 分段式鍋爐給水離心泵

46 – 設計流量（m3/h）

50 – 單級揚程（m）

12 – 級數

D、DG型臥式多級離心泵型號參數

型號	級數	流量		揚程	功率	轉速
型號	級數	m3/h	L/S	(mm）	（Kw）	(r/min）
50D8	3	18	5	28.5	3	2950
	4			38	4
	5			47.5	5.5
	6			57	5.5
	7			66.5	7.5
	8			76	7.5
	9			85.5	7.5
	10			95	11
	11			104	11
	12			114	11
80D12	2	32.4	9	22.7	3	2950
	3			34.1	5.5
	4			45.5	7.5
	5			56.8	7.5
	6			68.1	11
	7			79.5	11
	8			90.8	15
	9			102.1	15
	10			113.5	18.5
	11			124.9	18.5
	12			136.2	18.5
80D30	2	43	12	60	15	2950
	3			90	18.5
	4			120	22
	5			150	30
	6			180	37
	7			21	45
	8			240	55
	9			270	55
	10			300	55
100D16	2	54	15	32	7.5	2950
	3			48	15
	4			64	18.5
	5			80	22
	6			96	22
	7			112	30
	8			128	30
	9			144	37
	10			160	45
	11			176	55
	12			132	55
125D25	2	108	30	40	18.5	2950
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90

型號	級數	轉速	流量	揚程	功率		效率	必需汽蝕余量
型號	級數	rpm	m3/h	m	軸功率	電機功率	(%)	m
DG6-25	3	2950	3.75	76.5	2.37	4	33	2
			6.3	75	2.86		45	2
			7.5	73.5	3.19		47	2.5
	4		3.75	102	3.16	5.5	33	2
			6.3	100	3.81		45	2
			7.5	98	4.26		47	2.5
	5		3.75	127.5	3.95	5.5	33	2
			6.3	125	4.77		45	2
			7.5	122.5	5.32		47	2.5
	6		3.75	153	4.73	7.5	33	2
			6.3	150	5.72		45	2
			7.5	147	6.39		47	2.5
	7		3.75	178.5	5.52	7.5	33	2
			6.3	175	6.67		45	2
			7.5	171.5	7.45		47	2.5
	8		3.75	204	6.31	11	33	2
			6.3	200	7.63		45	2
			7.5	196	8.52		47	2.5
	9		3.75	229.5	7.1	11	33	2
			6.3	225	8.58		45	2
			7.5	220.5	9.58		47	2.5
	10		3.75	255	7.89	15	33	2
			6.3	250	9.53		45	2
			7.5	245	10.65		47	2.5
	11		3.75	280.5	8.68	15	33	2
			6.3	275	10.5		45	2
			7.5	269.5	11.71		47	2.5
	12		3.75	306	9.47	15	33	2
			6.3	300	11.44		45	2
			7.5	294	12.78		47	2.5
DG12-25	3	2950	7.5	84.6	3.93	5.5	44	2
			12.5	75	4.73		54	2
			15	69	5.32		53	2.5
	4		7.5	112.8	5.24	7.5	44	2
			12.5	100	6.3		54	2
			15	92	7.09		53	2.5
	5		7.5	141	6.55	11	44	2
			12.5	125	7.88		54	2
			15	115	8.89		53	2.5
	6		7.5	169.2	7.85	15	44	2
			12.5	150	9.46		54	2
			15	138	10.64		53	2.5
	7		7.5	197.5	9.16	15	44	2
			12.5	175	11		54	2
			15	161	12.41		53	2.5
	8		7.5	225.6	10.41	15	44	2
			12.5	200	12.61		54	2
			15	184	14.18		53	2.5
	9		7.5	253.8	11.78	18.5	44	2
			12.5	225	14.18		54	2
			15	207	15.95		53	2.5
	10		7.5	282	13.09	18.5	44	2
			12.5	250	15.76		54	2
			15	230	17.73		53	2.5
	11		7.5	310.2	14.4	22	44	2
			12.5	275	17.34		54	2
			15	253	19.5		53	2.5
	12		7.5	338.4	15.7	22	44	2
			12.5	300	18.9		54	2
			15	276	21.3		53	2.5
DG12-50	3	2950	7.5	162	8.8	18.5	37.8	2
			12.5	150	10.6		48	2
			15	139.5	11.9		48	2.5
	4		7.5	216	11.7	22	37.8	2
			12.5	200	14.1		48	2
			15	186	15.9		48	2.5
	5		7.5	270	14.6	30	37.8	2
			12.5	250	17.7		48	2
			15	232.5	19.8		48	2.5
	6		7.5	324	17.6	30	37.8	2
			12.5	300	21.3		48	2
			15	279	23.7		48	2.5
	7		7.5	378	20.4	37	37.8	2
			12.5	350	24.8		48	2
			15	325.5	27.7		48	2.5
	8		7.5	432	23.3	37	37.8	2
			12.5	400	28.4		48	2
			15	372	31.7		48	2.5
	9		7.5	468	26.3	45	37.8	2
	9		12.5	450	31.9	45	48	2

			15	418.5	35.7		48	2.5
	10		7.5	540	29.2	45	37.8	2
			12.5	500	35.5		48	2
			15	465	39.6		48	2.5
	11		7.5	594	32.1	55	37.8	2
			12.5	550	39		48	2
			15	511.5	43.5		48	2.5
	12		7.5	648	35	75	37.8	2
			12.5	600	42.6		48	2
			15	558	47.8		48	2.5
DG25-30	3	2950	15	102	8.33	15	50	2.2
			25	90	9.88		62	2.2
			30	82.5	10.7		63	2.6
	4		15	136	11.1	18.5	50	2.2
			25	120	13.1		62	2.2
			30	no	14.26		63	2.6
	5		15	170	13.89	22	50	2.2
			25	150	16.47		62	2.2
			30	137.5	17.83		63	2.6
	6		15	204	16.67	30	50	2.2
			25	180	19.17		62	2.2
			30	165	21.4		63	2.6
	7		15	238	19.44	30	50	2.2
			25	210	23.1		62	2.2
			30	192.5	24.96		63	2.6
	8		15	272	22.22	37	50	2.2
			25	240	26.4		62	2.2
			30	220	28.53		63	2.6
	9		15	306	25	37	50	2.2
			25	270	29.65		62	2.2
			30	247.5	32.1		63	2.6
	10		15	340	27.8	45	50	2.2
			25	300	32.9		62	2.2
			30	275	35.7		63	2.6
DG25-50	3	2950	15	154.5	15.78	22	40	2.5
			25	150	18.91		54	2.8
			30	144	20.64		57	3.2
	4		15	206	21.04	30	40	2.5
			25	200	25.22		54	2.8
			30	192	27.5		57	3.2
	5		15	257.5	26.2	37	40	2.5
			25	250	31.52		54	2.8
			30	240	34.4		57	3.2
	6		15	309	31.56	45	40	2.5
			25	300	37.82		54	2.8
			30	288	41.28		57	3.2
	7		15	380.5	38.86	55	40	2.5
			25	350	44.1		54	2.8
			30	336	48.16		57	3.2
	8		15	412	42	75	40	2.5
			25	400	50.45		54	2.8
			30	384	55.04		57	3.2
	9		15	463.5	47.33	75	40	2.5
			25	450	56.74		54	2.8
			30	432	61.92		57	3.2
	10		15	515	52.59	75	40	2.5
			25	500	63.04		54	2.8
			30	480	68.8		57	3.2
	11		15	566	57.8	90	40	2.5
			25	550	69.3		54	2.8
			30	528	75.68		57	3.2
	12		15	618	63.11	110	40	2.5
			25	600	75.65		54	2.8
			30	576	82.56		57	3.2
DG46-30	3	2950	30	102	13.02	22	64	2.4
			46	90	16.11		70	3
			55	81	18.84		68	4.6
	4		30	136	17.36	30	64	2.4
			46	120	21.48		70	3
			55	108	23.79		68	4.6
	5		30	170	21.7	37	64	2.4
			46	150	26.85		70	3
			55	135	29.74		68	4.6
	6		30	204	26.04	37	64	2.4
			46	180	32.21		70	3
			55	162	35.68		68	4.6
	7		30	238	30.38	45	64	2.4
			46	210	37.58		70	3
			55	189	41.63		68	4.6
	8		30	274	34.72	55	64	2.4
			46	240	42.95		70	3
			55	216	47.58		68	4.6
	9		30	306	39.06	55	64	2.4
			46	270	48.32		70	3
			55	243	53.53		68	4.6
	10		30	340	43.3	75	64	2.4
			46	300	53.7		70	3
			55	270	59.5		68	4.6
DG46-50	3	2950	30	166.5	25.19	37	54	2.5
DG46-50	3	2950	46	150	29.83	37	63	2.8

			55	138	32.3		64	3.2
	4		30	222	33.59	45	54	2.5
			46	200	39.77		63	2.8
			55	184	43.06		64	3.2
	5		30	277.5	41.98	55	54	2.5
			46	250	49.71		63	2.8
			55	230	53.85		64	3.2
	6		30	333	50.38	75	54	2.5
			46	300	59.65		63	2.8
			55	276	64.59		64	3.2
	7		30	388.5	58.78	90	54	2.5
			46	350	69.6		63	2.8
			55	322	75.36		64	3.2
	8		30	440	67.18	90	54	2.5
			46	400	79.54		63	2.8
			55	368	86.12		64	3.2
	9		30	499.5	75.57	110	54	2.5
			46	450	89.48		63	2.8
			55	414	96.89		64	3.2
	10		30	555	83.97	132	54	2.5
			46	500	99.42		63	2.8
			55	460	107.66		64	3.2
	11		30	610.5	92.37	132	54	2.5
			46	550	109.36		63	2.8
			55	506	118.42		64	3.2
	12		30	666	100.8	132	54	2.5
			46	600	119.3		63	2.8
			55	552	129.2		64	3.2
DG85-45	2	2950	55	102	24.25	37	63	3.2
			85	90	28.94		72	4.2
			100	78	30.33		70	5.2
	3		55	153	36.38	55	63	3.2
			85	135	43.4		72	4.2
			100	117	45.52		70	5.2
	4		55	204	48.5	75	63	3.2
			85	180	57.87		72	4.2
			100	156	60.7		70	5.2
	5		55	255	60.63	90	63	3.2
			85	225	72.34		72	4.2
			100	195	75.86		70	5.2
	6		55	306	72.75	110	63	3.2
			85	270	86.81		72	4.2
			100	234	91.04		70	5.2
	7		55	357	84.88	132	63	3.2
			85	315	101.3		72	4.2
			100	273	106.2		70	5.2
	8		55	408	97	132	63	3.2
			85	360	115.7		72	4.2
			100	312	121.4		70	5.2
	9		55	459	109.1	160	63	3.2
			85	405	130.2		72	4.2
			100	351	136.6		70	5.2
DG85-67	3	2950	55	222	57.3	90	58	3.3
			85	201	68.4		68	4
			100	183	73.3		68	4.4
	4		55	296	76.4	110	58	3.3
			85	268	91.2		68	4
			100	244	97.7		68	4.4
	5		55	370	95.6	132	58	3.3
			85	335	114		68	4
			100	305	122.2		68	4.4
	6		55	444	114.7	160	58	3.3
			85	402	136.9		68	4
			100	366	146.6		68	4.4
	7		55	518	133.8	200	58	3.3
			85	469	159.6		68	4
			100	427	171		68	4.4
	8		55	592	152.9	220	58	3.3
			85	536	182.4		68	4
			100	488	195.4		68	4.4
	9		55	666	172	250	58	3.3
			85	603	205.2		68	4,0
			100	549	219.9		68	4.4
DG155-67	3	2950	100	228	97	132	64	3.2
DG155-67	3	2950	155	201	114.7	132	74	5

			185	177	123.9		72	6.6
	4		100	304	129.3	200	64	3.2
			155	268	152.9		74	5
			185	236	165.1		72	6.6
	5		100	380	161.6	220	64	3.2
			155	335	191.1		74	5
			185	295	206.4		72	6.6
	6		100	456	194	280	64	3.2
			155	402	229.3		74	5
			185	354	247.7		72	6.6
	7		100	532	226.3	315	64	3.2
			155	469	267.5		74	5
			185	413	289		72	6.6
	8		100	608	258.6	355	64	3.2
			155	536	305.7		74	5
			185	472	330.3		72	6.6
	9		100	684	290.9	400	64	3.2
			155	603	344		74	5
			185	531	371.6		72	6.6
DG280-43	3	1480	185	141	103	160	69	3
			280	129	127.7		77	4.7
			335	114	138.7		75	6
	4		185	188	137.3	200	69	3
			280	172	170.3		77	4.7
			335	152	184.9		75	6
	5		185	235	171.6	250	69	3
			280	215	212.9		77	4.7
			335	190	231.1		75	6
	6		185	282	205.9	315	69	3
			280	258	255.5		77	4.7
			335	228	277.3		75	6
	7		185	329	240.2	355	69	3
			280	301	298.1		77	4.7
			335	266	323.6		75	6
	8		185	376	274.5	400	69	3
			280	344	340.7		77	4.7
			335	304	369.8		75	6
	9		185	423	308.9	450	69	3
			280	387	383.2		77	4.7
			335	342	416		75	6
DG25-80	5	2980	15	433	55	75	32	3.2
			25	400	60.5		45	3.5
			30	390	72.1		44	5
	6		15	519.6	66	90	32	3.2
			25	480	72.6		45	3.5
			30	468	86.52		44	5
	7		15	606.2	77	110	32	3.2
			25	560	84.7		45	3.5
			30	546	100.94		44	5
	8		15	692.8	88	132	32	3.2
			25	640	96.8		45	3.5
			30	624	115.36		44	5
	9		15	779.4	99	132	32	3.2
			25	720	108.9		45	3.5
			30	702	129.78		44	5
	10		15	866	110	160	32	3.2
			25	800	121		45	3.5
			30	780	144.2		44	5
	11		15	952.6	121	200	32	3.2
			25	880	133.1		45	3.5
			30	858	158.62		44	5
	12		15	1039.2	132	200	32	3.2
			25	960	145.2		45	3.5
			30	936	173.04		44	5
DG45-80	7	2950	36	585.2	114.8	180	50	3.9
			45	560	124.6		55	4
			62	477.4	143.5		56	5.5
	8		36	668.8	131.2	200	50	3.9
			45	640	142.4		55	4
			62	545.6	164		56	5.5
	9		36	752.4	147.6	220	50	3.9
			45	720	160.2		55	4
			62	613.8	184.5		56	5.5
	10		36	836	164	250	50	3.9
			45	800	178		55	4
			62	682	205		56	5.5
	11		36	919.6	180.4	280	50	3.9
			45	880	195.8		55	4
			62	750.2	225.5		56	5.5
	12		36	10032	196.8	280	50	3.9
			45	960	213.6		55	4
			62	818.4	246		56	5.5
DG85-80	7	2950	54	616	170.9	250	53	4.5
			85	560	199.3		65	4.4
			108	490	218.4		66	5.3
	8		54	704	195.3	280	53	4.5
			85	640	227.8		65	4.4
			108	560	249.6		66	5.3
	9		54	792	219.8	355	53	4.5
			85	720	256.3		65	4.4
			108	630	280.7		66	5.3
	10		54	880	244.2	355	53	4.5
			85	800	284.8		65	4.4
			108	700	311.9		66	5.3
	11		54	968	268.6	400	53	4.5
			85	880	313.2		65	4.4
			108	770	343		66	5.3
	12		54	1056	293	450	53	4.5
			85	960	341.7		65	4.4
			108	840	374.3		66	5.3
DG150-100	6	2950	120	630	307	450	67	3.4
			150	600	353		70	4.8
			180	540	368		72	5.5
	7		120	735	359	500	67	3.4
	7		150	700	412	500	70	4.8

			180	630	429		72	5.5
	8		120	840	410	630	67	3.4
			150	800	470		70	4.8
			180	720	491		72	5.5
	9		120	945	461	630	67	3.4
			150	900	518		70	4.8
			180	810	552		72	5.5
	10		120	1050	512	800	67	3.4
			150	1000	588		70	4.8
			180	900	613		72	5.5
DG280-100	4	2950	250	420	386.4	450	74	5.1
			280	400	396		77	5.6
			300	392	416		77	5.9
	5		250	525	483	630	74	5.1
			280	500	495		77	5.6
			300	490	520		77	5.9
	6		250	630	579.6	710	74	5.1
			280	600	594		77	5.6
			300	588	624		77	5.9
	7		250	735	676.2	800	74	5.1
			280	700	693		77	5.6
			300	686	728		77	5.9
	8		250	840	772.8	1000	74	5.1
			280	800	792		77	5.6
			300	784	832		77	5.9
	9		250	945	869.4	1120	74	5.1
			280	900	891		77	5.6
			300	882	936		77	5.9
	10		250	1050	966	1250	74	5.1
			280	1000	990		77	5.6
			300	980	1040		77	5.9
