【離心泵廠家】清水臥式離心泵的工作原理及應用范圍

發布人：隔膜泵廠家發布日期：2021-04-10 點擊率：本文關鍵詞：清水臥式離心泵,臥式離心泵,離心泵廠家

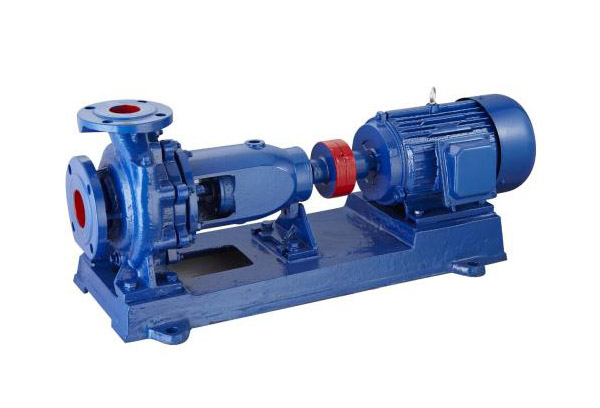

清水臥式離心泵用于抽吸和泵送具有與無固體顆粒水相同的物理和化學特性的淡水和液體，并廣泛用于工業，農業，城市，排水和消防供水。清水臥式離心泵是按照標準IS02858規定的性能和尺寸設計的，該標準與技術標準相近，達到了很高的水平。清水臥式離心泵為后開式，因此在拆卸泵蓋和葉輪時無需拆卸吸入/排放管道。懸架配有兩個滾珠軸承，并用機油或潤滑脂潤滑。泵通過彈性聯軸器直接由電動機驅動。渦流室，支腿，入口法蘭和出口法蘭是整體鑄造的。

1、臥式離心泵是根據標準ISO2858規定的性能和尺寸設計的。它主要由泵體，泵蓋，葉輪，軸，密封圈，軸套和懸架軸承組成。

2、清水臥式離心泵的泵體和泵蓋與葉輪的后部分開，即所謂的后開口結構。污水處理設備的優點是維護方便。維護期間，泵體，吸入管道，排放管道和電動機不會移動。只能拆下伸縮聯軸器的中間聯軸器，也可以拆下轉子部分。撤出進行維修。

3、清水臥式離心泵的外殼（泵體和泵蓋）構成了水泵的工作室。葉輪，軸和滾動軸承是泵的轉子。懸架軸承組件支撐泵的轉子部分，滾動軸承在泵中接收徑向和軸向力。

4、為了平衡清水臥式離心泵的軸向力，大多數泵在葉輪的前后均裝有密封環，葉輪的后蓋上有一個平衡孔。軸向力不足，葉輪背面沒有密封圈和平衡孔。

5、清水臥式離心泵的軸向密封環由填料環，填料環和填料組成，以防止空氣吸入和大量漏水。當泵的葉輪處于平衡狀態時，葉輪的吸入口上會連接一個帶有軟填料的腔，而當葉輪入口處的液體處于真空狀態時，空氣更容易沿著泵的表面進入。由于軸套的原因，填料環連接到填料腔并穿過。泵蓋上的小孔將清水臥式離心泵腔中的壓力水引導至填料環并對其進行密封。如果泵葉輪沒有平衡孔，則葉輪后部的液壓高于大氣壓，因此不會出現空氣泄漏的問題，也不需要填料環。

6、為防止軸磨損，清水臥式離心泵配有軸套，以保護軸穿過填料腔的位置。軸套和軸之間有一個O形密封圈，以防止進氣和水沿配合面泄漏。

7、清水臥式離心泵的傳動方式通過細長的彈性聯軸器與電動機相連。從驅動端看，泵的旋轉方向是順時針方向。

離心泵廠家為您講解清水臥式離心泵的應用范圍：

1、清水臥式離心泵用于工業和城市給排水，高層建筑的加壓供水，花園灑水灌溉，熱壓力，長距離運輸，HVAC制冷循環。適用于浴室等冷空氣和其他冷空氣。使用溫度T≤80°C進行熱水循環增壓和輔助設備。

2、紅外臥式熱水泵廣泛用于冶金，化工，紡織，造紙，酒店，飯店，其他鍋爐熱水增壓循環運輸和城市供熱系統，ISWR型工作溫度T≤120℃。

3、IH臥式化學泵用于輸送不含固體顆粒，腐蝕性和粘度類似于水的液體。適用于石油，化工，冶金，電力，造紙，食品，制藥和合成。紡織部門。工作溫度為-20°C+120°C。

4、IHB水平管道油泵，用于運輸汽油，煤油，柴油和其他石油產品或易燃易爆液體。輸送介質的溫度為-20～+120℃。
